未书写插件前

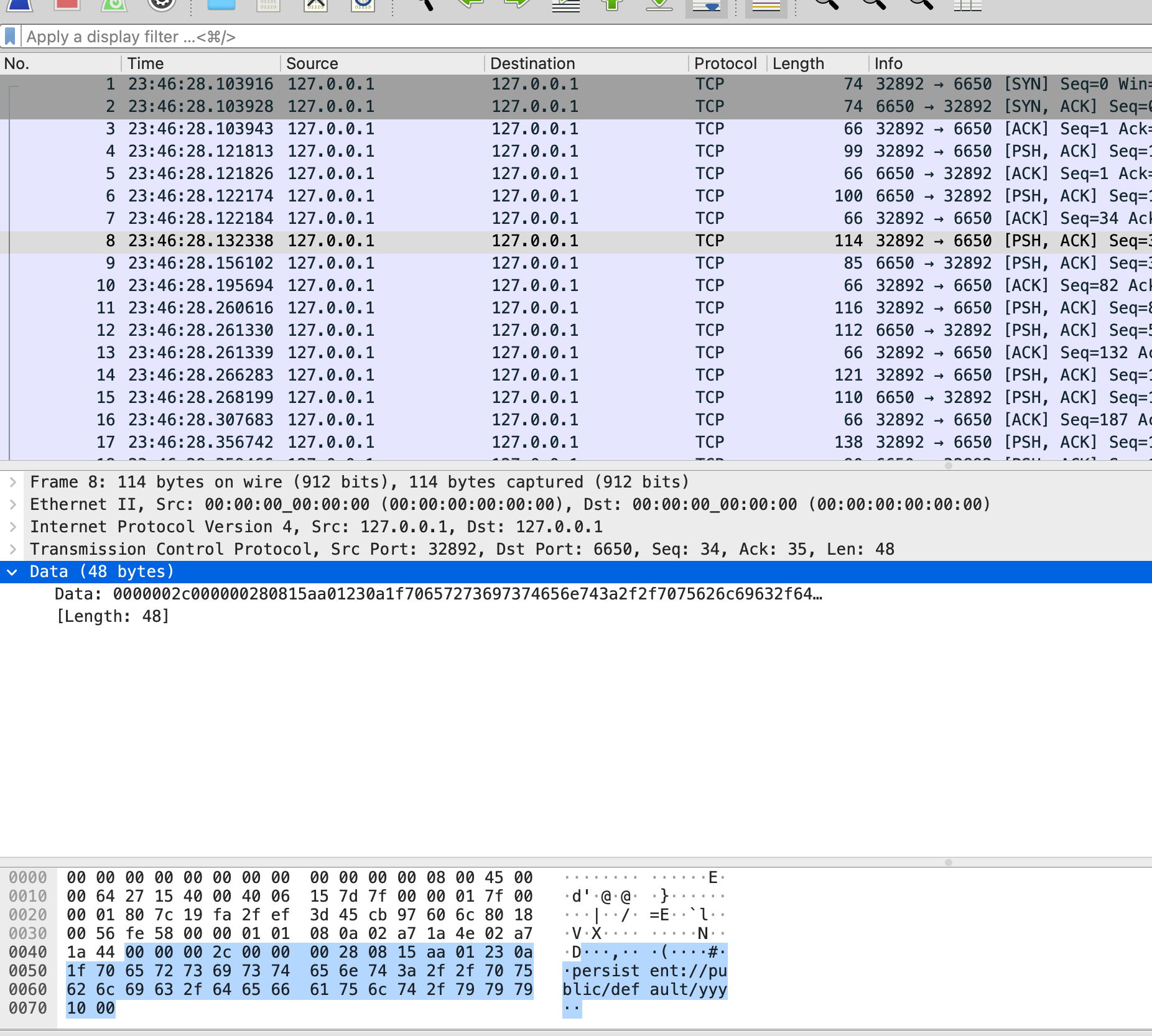

wireshark的协议不支持之前，报文几乎难以分析，举例如下

image-20210908144418891

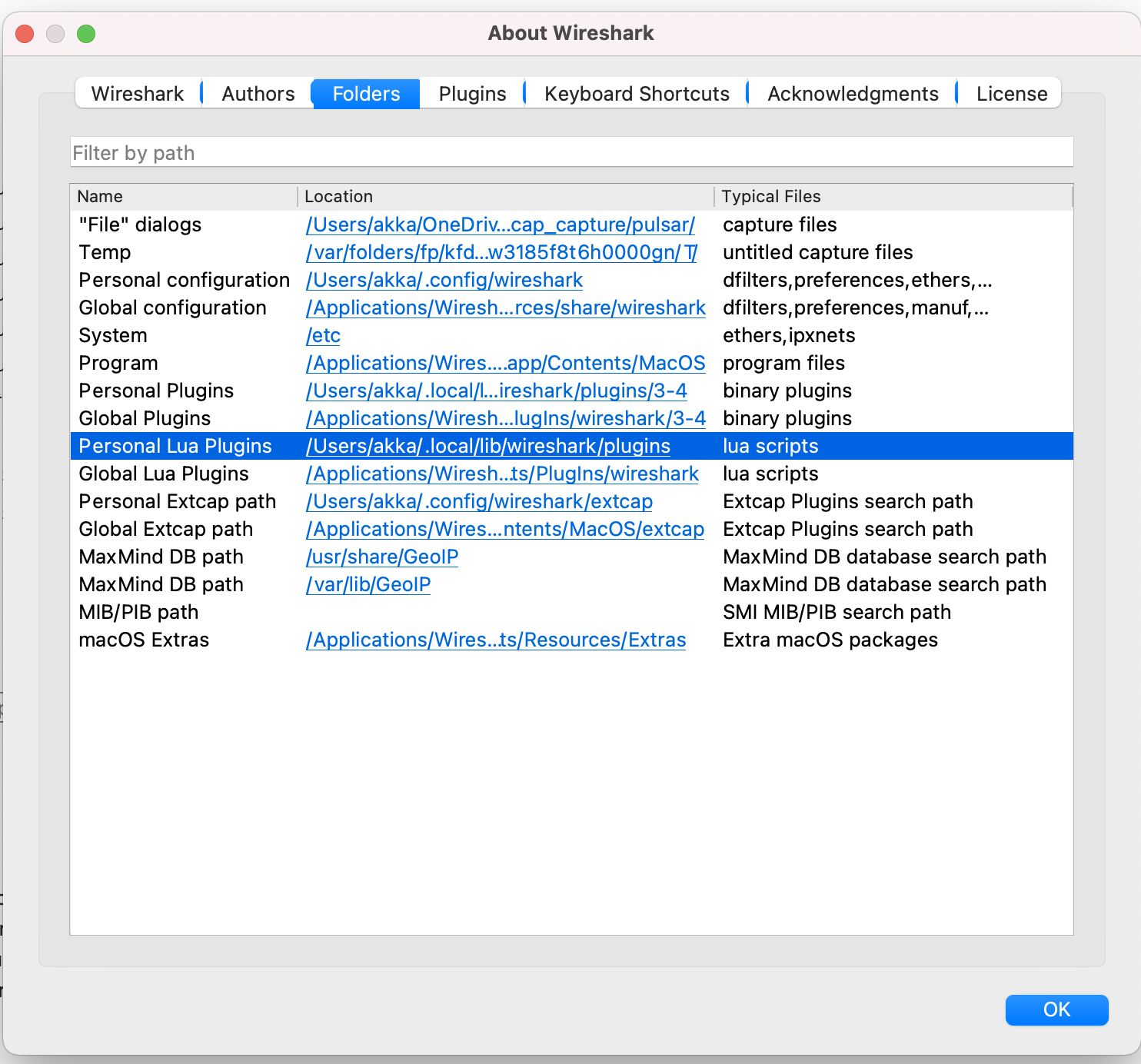

Wireshark插件路径

MAC

image-20210908142121894

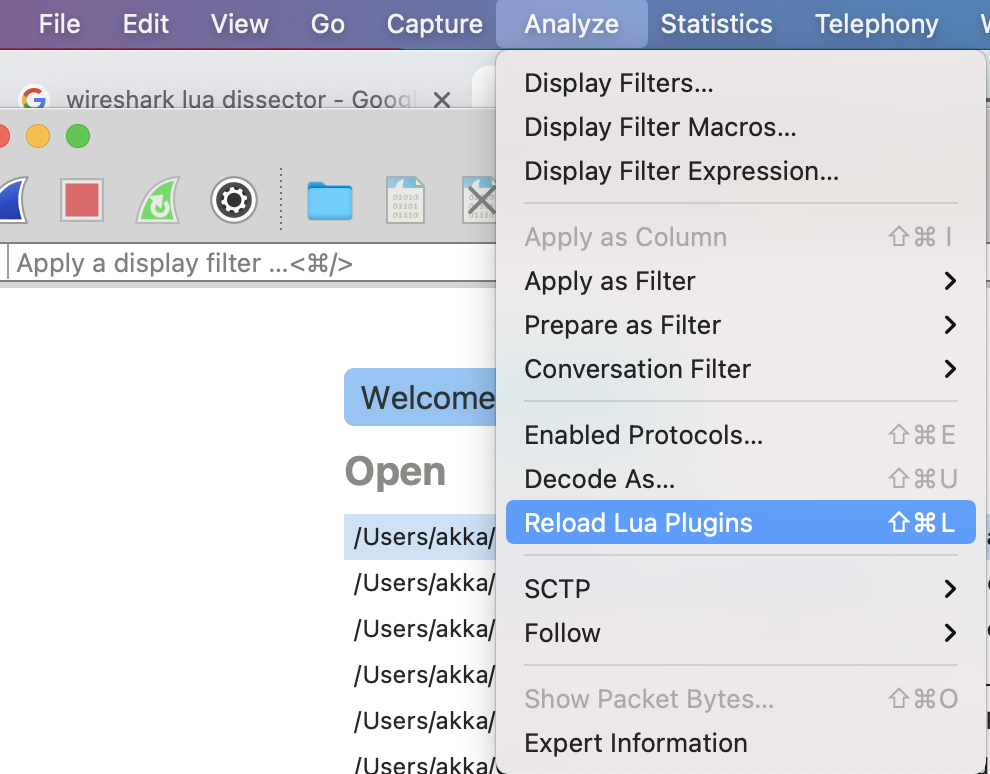

重新加载Wireshark中的lua插件

MAC

image-20210908141433962

从一个新协议的样板开始

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
pulsar_protocol = Proto("Pulsar", "Pulsar Protocol")

pulsar_protocol.fields = {}

function pulsar_protocol.dissector(buffer, pinfo, tree)
    length = buffer:len()
    if length == 0 then
        return
    end
    pinfo.cols.protocol = pulsar_protocol.name
    local subtree = tree:add(pulsar_protocol, buffer(), "Pulsar Protocol Data")
end

local tcp_port = DissectorTable.get("tcp.port")
tcp_port:add(6650, pulsar_protocol)

我们从协议对象开始，命名为pulsar_protocol。构造函数两个参数分别为名称和描述。协议需要一个fields表和dissecotr函数。我们现在还没有任何field，所以fields表为空。对于每一个报文，dissctor函数都会被调用一次。

dissector函数有三个入参，buffer，pinfo，和tree。buffer包含了网络包的内容，是一个Tvb对象。pinfo包含了wireshark中展示packet的列信息，是一个Pinfo对象。tree是wireshark报文详情显示的内容，是TreeItem对象。

在dissector函数中，我们检查buffer的长度，如果长度为0，则立即返回

pinfo对象包含着列信息，我们可以将pinfo的protocol设置为pulsar，显示在wireshark的界面中。接下来在packet的结构中创建一个子树，最后，我们把协议绑定到6650端口上。让我们加载这个lua插件

1
2
mkdir -p ~/.local/lib/wireshark/plugins
cp $DIR/../../pulsar_dissector.lua ~/.local/lib/wireshark/plugins/pulsar_dissector.lua

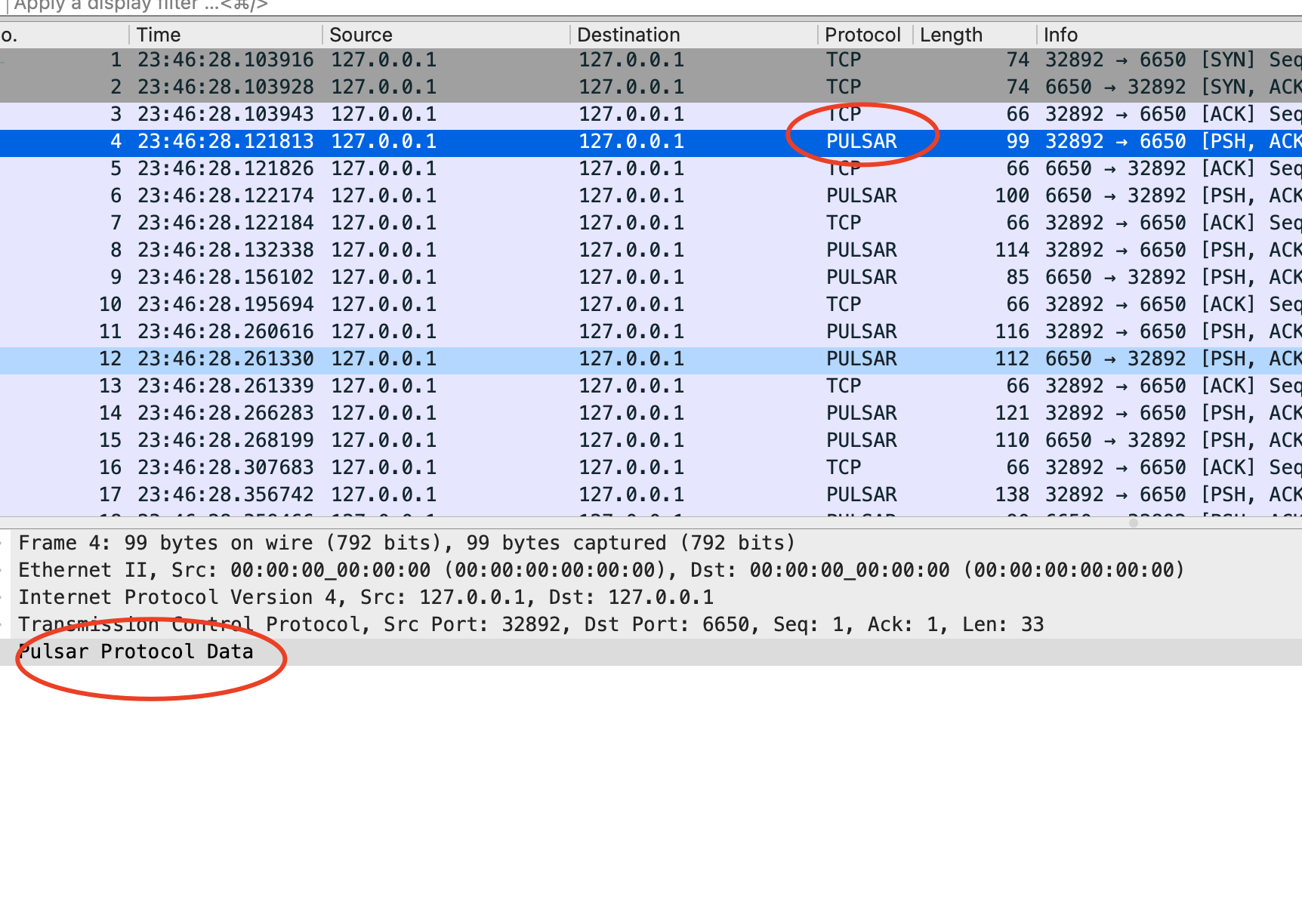

结果符合预期

image-20210908145821228

添加长度字段

让我们添加一个长度字段，pulsar协议中,长度字段即就是前4个字节，定义字段

1
2
3
message_length = ProtoField.int32("pulsar.message_length", "messageLength", base.DEC)

pulsar_protocol.fields = { message_length }

pulsar.message_length可以用在过滤器字段中。messageLength是子树中的label。第三个字段决定了这个值会被如何展示

最后，我们把长度值加入到Wireshark的tree中

1
subtree:add(message_length, buffer(0,4))

pulsar的协议是大端序，我们使用add函数。如果协议是小端序，我们就可以使用addle函数。

image-20210908153825471

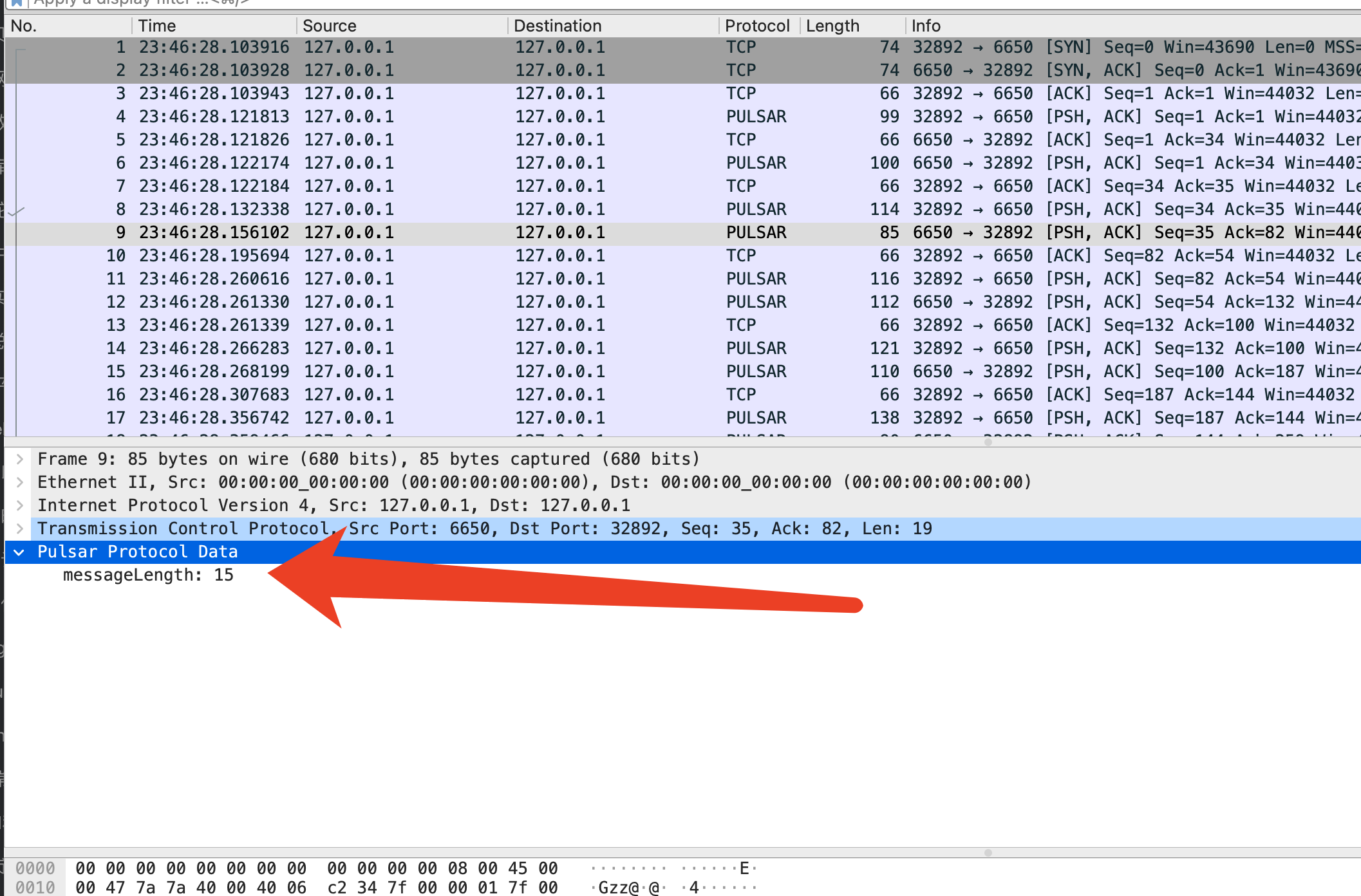

我们添加的message_length字段已经可以显示在Wireshark中了

添加额外信息

protoc加入到wireshark

参考及附录

proto field函数列表

https://www.wireshark.org/docs/wsdg_html_chunked/lua_module_Proto.html#lua_fn_ProtoField_char_abbr___name____base____valuestring____mask____desc__

wireshark解析protobuf

https://ask.wireshark.org/question/15787/how-to-decode-protobuf-by-wireshark/
